氣動蝶閥工作原理（圖片）
時間：2017-04-17 14:44:53 來源：貫良自控閥門 點擊：0次

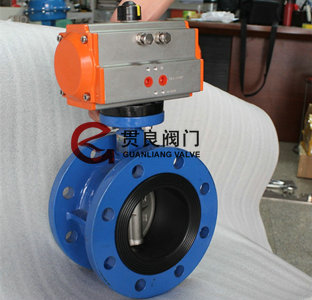

氣動蝶閥包括閥體及氣動執行器，其特征在于閥體內設有閥板；氣動裝置包括氣缸、轉動連接臂及轉軸；氣缸的驅動桿連接轉動連接臂一端端部，轉動連接臂的另一端連接轉軸一端端部，轉軸與閥板中部連接，連接臂與驅動桿轉動連接，與轉軸固定連接。本氣動蝶閥結構簡單，同時閥板及閥體架均采用耐磨材料制成，使用壽命延長一倍以上。
氣動蝶閥是用隨閥柑轉動的圓形蝶板做啟閉性，以實現啟用動作的氣動閥門主要做截斷閥使用，亦可設計成具有調節或段閥兼調節的功能，碟閥在低壓大中口徑管道上的使用越來越多。如果要求蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
氣動蝶閥體積較小，使用原料比較少，輕盈耐用，與其他閥門相比較，更加經濟實惠，氣體動力執行部件轉動到90度，可以快速開啟關閉，操作操控非常簡單，這款新型閥門具有良好的流動介質控制特征。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
氣動蝶閥處于完全啟動位置，蝶形板子厚度可以成為原料介質經過閥門主體的主要阻力，這時候開啟度數是15到70，可以進行閥門靈敏流動數量控制，因此在大尺寸流動數量調節方面，蝶形閥門具有較大的優勢，但是并不適用于存在較多顆粒和較高溫度的物質介質中，通過對閥門原理圖進行分析，可以對閥門產品有一個全面的了解和把握。
氣動蝶閥密封底座采用流水線條設計，閥門板面采用封閉表面平面設計，可以成功避免閥門長時間不開啟出現卡住的情況，閥門上部，中部和下部孔洞采用球形摩擦板面設計，扭動距離比較小，封閉性能較好，閥門底座沒有使用靠背設計，扭動矩力更小，封閉性能更加良好，用戶可以自己更換閥門底座。
